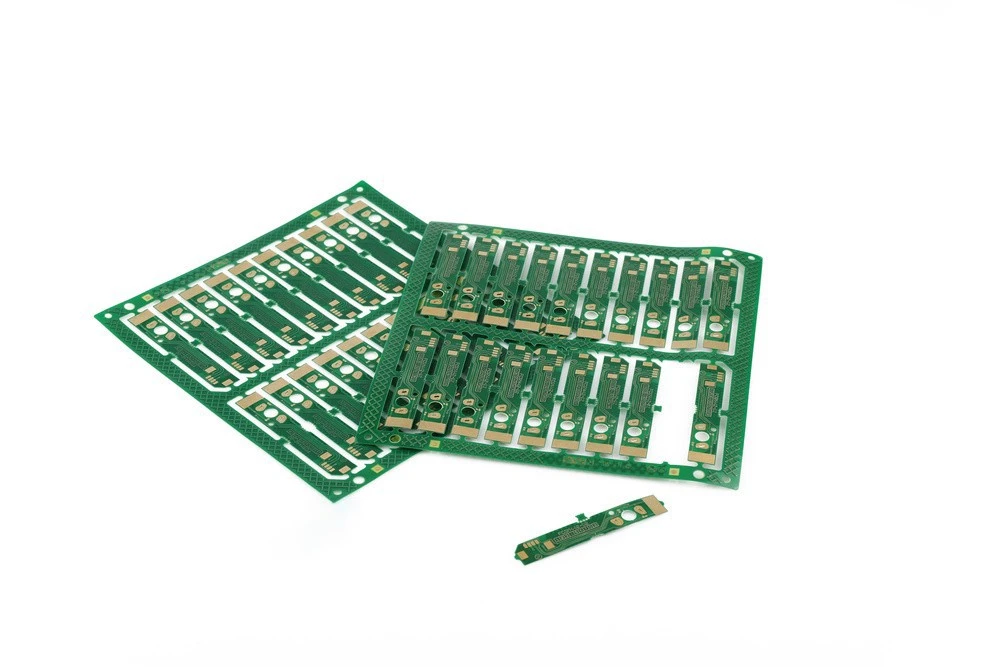

Għaliex Hemm Ftit Bordijiet bi Tliet saffi fil-PCB

1. Il-proċess huwa l-istess

Jista 'jiġi manifatturat f'fabbrika tal-PCB. Bord ta 'erba' saffi ġeneralment jintuża biex tagħfas fojl tar-ram fuq kull naħa ta 'CORE, u fojl tar-ram huwa ppressat fuq naħa waħda ta' bord ta 'tliet saffi għall-ittestjar. F'termini ta 'fluss tal-proċess, għandhom jiġu ppressati flimkien.

2. Il-prezz huwa l-istess

Id-differenza fl-ispiża tal-proċess bejn it-tnejn hija li hemm fojl tar-ram aktar u saff ta 'twaħħil għall-bord b'erba' saffi. Id-differenza fl-ispiża mhix kbira. Meta l-fabbrika tal-bord tikkwota, ġeneralment 3-4 saffi huma kkwotati bħala grad, u l-kwotazzjoni hija bbażata fuq numru ugwali (naturalment, aktar minn saffi multipli) ), pereżempju, jekk tiddisinja {{2} }bord tas-saffi, il-parti l-oħra tikkwota skont il-prezz ta' 6-bord tas-saffi, jiġifieri, il-prezz li tiddisinja għal 3-bord tas-saffi huwa l-istess bħall-prezz tiegħek għal 3- {5}}bord tas-saffi.

3. Proċess stabbli

Fit-teknoloġija tal-proċess tal-PCB, il-bord ta 'erba' saffi huwa kkontrollat ​​aħjar mill-bord ta 'tliet saffi, prinċipalment f'termini ta' simetrija, il-grad ta 'warping tal-bord ta' erba 'saffi jista' jiġi kkontrollat ​​taħt 0.7 fil-mija (IPC600 standard), iżda meta d-daqs tal-bord ta 'tliet saffi huwa kbir, Il-warpage se jaqbeż dan l-istandard, li jaffettwa l-affidabbiltà tal-garża SMT u l-prodott kollu, għalhekk ġeneralment id-disinjaturi ma jiddisinjawx saffi b'numri fard. Is-saffi huma ddisinjati bħala 6 saffi, u 7 saffi huma ddisinjati bħala 8-bordijiet tas-saffi.
