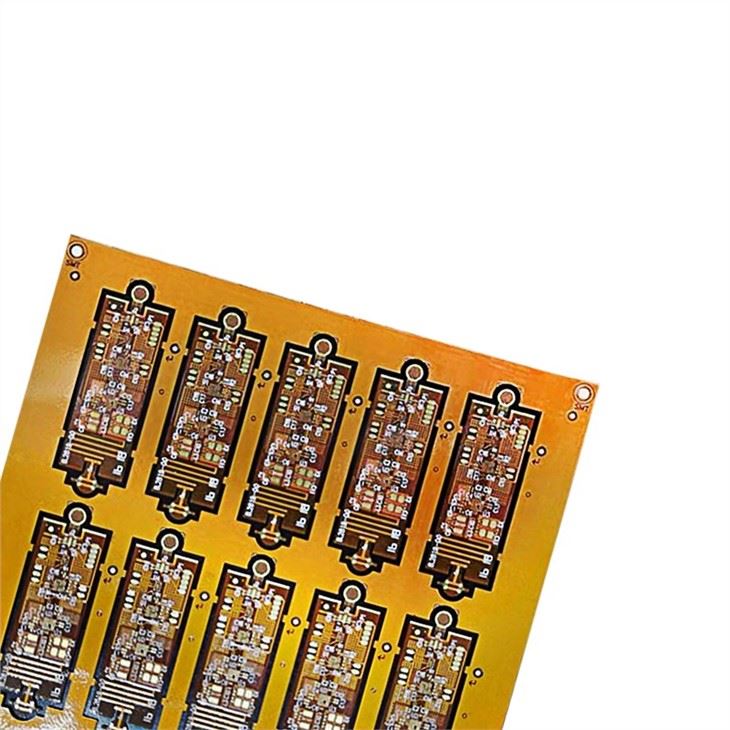

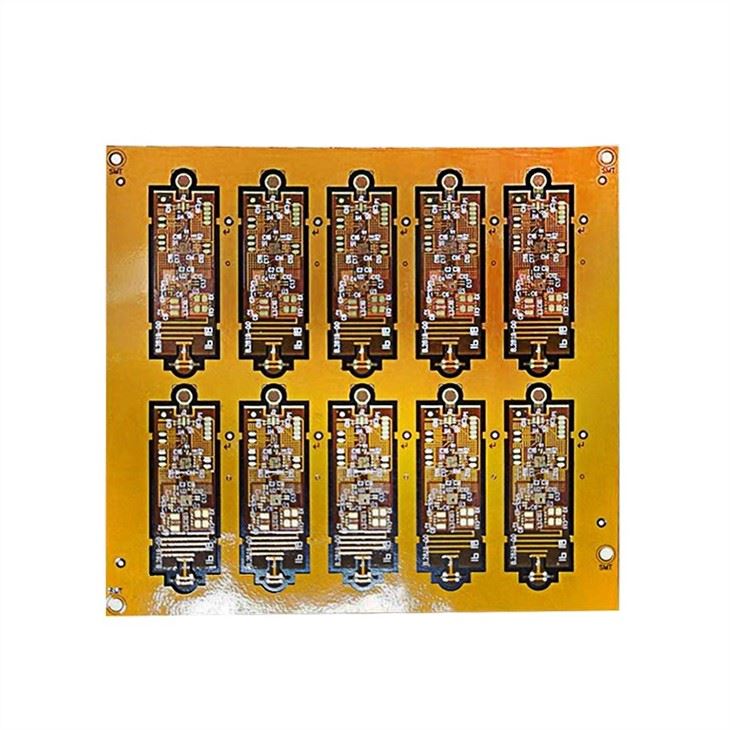

94v0 Bord taċ-ċirkwit tal-PCB flessibbli

Dettall tal-Prodott

94v0 Bord ta 'ċirkwit tal-PCB flessibbli huwa l-produzzjoni tal-bejgħ sħun. U l-materjal huwa ta 'kwalità tajba.

Kumpanija tagħna għandha OEM printed circuit board(PCB) u manifattura tal-assemblaġġ tal-PCB. Allura d-data tal-kunsinna tal-produzzjoni tista 'tkun bil-quddiem.

Bordijiet flessibbli huma kklassifikati skond l-istruttura

Bord artab FPC huwa ġeneralment maqsum f'bord b'saff wieħed, bord b'saff doppju, bord b'ħafna saffi, bord b'żewġ naħat, eċċ.

⒈Struttura ta 'bord flessibbli b'saff wieħed

L-istruttura tal-bord flessibbli ta 'saff wieħed FPC: il-bord flessibbli ta' din l-istruttura huwa l-aktar struttura sempliċi tal-bord flessibbli. Normalment il-materjal bażi flimkien ma 'kolla trasparenti flimkien ma' fojl tar-ram huwa sett ta 'materja prima mixtrija, u l-film protettiv flimkien ma' kolla trasparenti huwa materja prima mixtrija oħra. L-ewwel, il-fojl tar-ram jeħtieġ li jiġi nċiż u proċessi oħra biex jinkisbu ċ-ċirkwiti meħtieġa, u l-film protettiv jeħtieġ li jittaqqab biex jesponi l-pads korrispondenti. Wara t-tindif, uża l-metodu tal-irrumblar biex tgħaqqad it-tnejn. Imbagħad, id-deheb jew il-landa huwa miksi fuq il-parti tal-kuxxinett esposta għall-protezzjoni. B'dan il-mod, il-bord kbir huwa lest. Ġeneralment, bordijiet ta 'ċirkwiti żgħar ta' forom korrispondenti huma wkoll ippanċjati. Hemm ukoll maskri tal-istann stampati direttament fuq il-fojl tar-ram mingħajr film protettiv, għalhekk l-ispiża tkun aktar baxxa, iżda s-saħħa mekkanika tal-bord taċ-ċirkwit tkun agħar. Sakemm ir-rekwiżiti tas-saħħa ma jkunux għoljin iżda l-prezz jeħtieġ li jkun baxx kemm jista 'jkun, huwa aħjar li tapplika metodu ta' film protettiv.

⒉ Struttura tal-bord artab b'saff doppju

L-istruttura tal-bord flessibbli b'saff doppju FPC: meta ċ-ċirkwit taċ-ċirkwit ikun ikkumplikat wisq, il-bord b'saff wieħed ma jistax jiġi bil-fili, jew fojl tar-ram hija meħtieġa għall-ilqugħ tal-ert, huwa meħtieġ li tuża bord b'saff doppju jew saħansitra bord b'ħafna saffi. L-aktar differenza tipika bejn bord b'ħafna saffi u bord b'saff wieħed hija ż-żieda ta 'struttura ta' via biex tgħaqqad kull saff ta 'fojl tar-ram. Ġeneralment, l-ewwel proċess ta 'proċessar ta' sottostrat flimkien ma 'kolla trasparenti flimkien ma' fojl tar-ram huwa li tagħmel vias. L-ewwel drill toqob fuq is-sottostrat u l-fojl tar-ram, u wara t-tindif, miksi b'ċerta ħxuna tar-ram, il-vias huma lesti. Il-proċess ta 'produzzjoni sussegwenti huwa kważi l-istess bħal dak tal-bord b'saff wieħed.

⒊ Struttura tal-bord flessibbli b'żewġ naħat

L-istruttura tal-bord flessibbli b'żewġ naħat FPC: hemm pads fuq iż-żewġ naħat tal-bord b'żewġ naħat, li jintużaw prinċipalment għal konnessjoni ma 'bordijiet ta' ċirkwiti oħra. Għalkemm huwa simili fl-istruttura għal bord b'saff wieħed, il-proċess tal-manifattura huwa differenti ħafna. Il-materja prima tagħha hija fojl tar-ram, film protettiv flimkien ma 'kolla trasparenti. L-ewwel, drill toqob fuq il-film protettiv skont ir-rekwiżiti tal-pożizzjoni tal-kuxxinett, imbagħad waħħal il-fojl tar-ram, jissaddad il-pads u ċ-ċomb, u mbagħad waħħal film protettiv ieħor bit-toqob imtaqqbin.

Vantaġġi ta 'bordijiet ta' ċirkwiti flessibbli

Bord ta 'ċirkwit stampat flessibbli huwa ċirkwit stampat magħmul minn sottostrat iżolanti flessibbli, li għandu ħafna vantaġġi li bordijiet ta' ċirkwiti stampati riġidi m'għandhomx:

(1) Jista 'jiġi mgħawweġ, ferut, u mitwi b'mod ħieles, u jista' jiġi rranġat b'mod arbitrarju skont ir-rekwiżiti tat-tqassim tal-ispazju, u jista 'jiġi mċaqlaq u rtirat arbitrarjament fi spazju tridimensjonali, sabiex tinkiseb l-integrazzjoni tal-assemblaġġ tal-komponenti u konnessjoni tal-wajer;

(2) L-użu ta 'FPC jista' jnaqqas ħafna l-volum u l-piż tal-prodotti elettroniċi, li huwa adattat għall-iżvilupp ta 'prodotti elettroniċi fid-direzzjoni ta' densità għolja, minjaturizzazzjoni u affidabilità għolja. Għalhekk, FPC intuża ħafna fl-ajruspazju, militari, komunikazzjonijiet mobbli, kompjuters laptop, periferali tal-kompjuter, PDA, kameras diġitali u oqsma jew prodotti oħra;

(3) FPC għandu wkoll il-vantaġġi ta 'dissipazzjoni tajba tas-sħana u issaldjar, assemblaġġ u konnessjoni faċli, u spiża komprensiva baxxa. Id-disinn ta 'kombinazzjoni artab u iebsa wkoll jagħmel tajjeb għan-nuqqas żgħir tas-sottostrat flessibbli fil-kapaċità tal-ġarr tal-komponenti sa ċertu punt.

FAQ

Q: Tista 'tagħmel OEM u ODM?

A: Iva, OEM u ODM huma t-tnejn aċċettabbli. Il-materjal, il-kulur, l-istil jistgħu jippersonalizzaw, il-kwantità bażika se nagħtu parir wara li niddiskutu.

Q: X'inhu l-MOQ tiegħek?

A: Jekk ikollna l-prodotti fl-istokk, ma jkunx hemm MOQ. Jekk għandna bżonn nipproduċu, nistgħu niddiskutu l-MOQ skont is-sitwazzjoni eżatta tal-klijent.

Q: Liema formola ta 'ħlas tista' taċċetta?

A: T/T, Western Union, PayPal eċċ Aħna naċċettaw kwalunkwe terminu ta 'ħlas konvenjenti u mgħaġġel.

Q: Liema mod tat-tbaħħir tista 'tipprovdi?

A: Nistgħu nipprovdu tbaħħir bil-baħar, bl-ajru u bil-ferrovija express.

Q: Kif nistgħu niksbu kwotazzjoni?

Ikkuntattjana bi speċifikazzjoni: bħal Gerber File, Bom, kwantità, irfinar tal-wiċċ, eċċ.
